Informazioni sul prodotto
Parametri tecnici
| Massima potenza frenante | 2.500 CV (1.864 kW) |
| Carico massimo sulla biella | 192.325 libbre (855,5 kW) |
| Ictus | 8" (203,2 mm) |
| Modalità di trasmissione | Trasmissione a doppia coppia di ingranaggi elicoidali a colonna tonda |
| Rapporto di trasmissione | 6.353:1 |
| Dimensioni | 86,65*79,27*45,7 pollici (2.201*2.013*1.161 mm) |
| Peso netto | 16.093 libbre (7.300 kg) |
Introduzione all'estremità idraulica
| Nome del prodotto | Modello del prodotto | Materiale del prodotto | Specifiche principali | Dimensioni Esterne/mm |
| Involucro terminale idraulico / Gruppo terminale idraulico | QWS2500 | 4330V/17 - 4PH / 15 - 5PH | 3,75"/4,0"/4,5" / 5,0"/5,5" | 1323*581*506 |
| DIAMETRO PISTONE | POTENZA PER GIRO | Cilindrata agli alimentatori della pompa al minuto | |||||||||
| NEL | GPR | 100 | 150 | 200 | 250 | 300 | |||||
| GPM | PSI | GPM | PSI | GPM | PSI | GPM | PSI | GPM | PSI | ||
| 3 1/4 | 1.44 | 144 | 20000 | 218 | 14285 | 288 | 10715 | 380 | 8570 | 475 | 6489 |
| 3 1/2 | 1.67 | 167 | 17260 | 251 | 12295 | 334 | 9240 | 418 | 7386 | 551 | 5600 |
| 3 3/4 | 1.91 | 191 | 15020 | 287 | 10755 | 382 | 8080 | 479 | 6455 | 630 | 4900 |
| 4 | 2.17 | 217 | 13205 | 328 | 9465 | 434 | 7110 | 543 | 5685 | 716 | 4318 |
| 4 1/2 | 2.75 | 175 | 10495 | 413 | 7470 | 550 | 5819 | 688 | 4489 | 909 | 3400 |
| 5 | 3.4 | 340 | 8450 | 510 | 6060 | 680 | 4640 | 850 | 3630 | 1122 | 2760 |
| 5 1/2 | 4.11 | 411 | 6985 | 617 | 5000 | 822 | 3755 | 1028 | 3000 | 1356 | 2275 |
| 5 3/4 | 4040 | 449 | 6390 | 674 | 4580 | 898 | 3435 | 1128 | 2750 | 1482 | 2080 |
| 6 | 4.89 | 489 | 5879 | 734 | 4208 | 978 | 3195 | 1228 | 2525 | 1619 | 1910 |
| 6 1/2 | 5.74 | 574 | 5000 | 861 | 3585 | 1148 | 2690 | 1435 | 2180 | 1894 | 1680 |

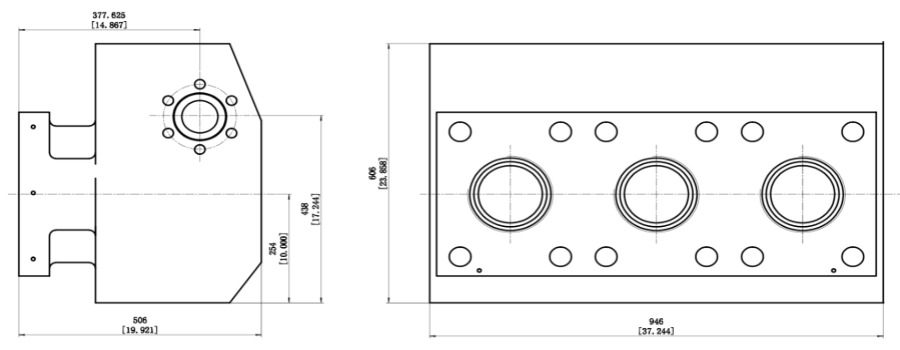

| Dimensioni esterne dell'estremità idraulica QWS2500 |
 |
L'estremità fluida in acciaio inossidabile QWS2500 è diventata una scelta ad alte prestazioni nel campo del trasporto di fluidi grazie all'eccellente selezione dei materiali e all'innovazione dei processi.
In termini di materie prime, i suoi componenti principali sono selezionati tra acciai inossidabili di alta qualità come 17-4PH e 15-5PH, combinati con acciai legati come 4330V, N-14 e N-22, per costruire una solida base di qualità. Vale la pena ricordare in particolare che, sebbene il costo dell'acciaio inossidabile selezionato sia doppio rispetto a quello dell'acciaio legato, può raggiungere una durata di servizio superiore a 4 volte, apportando vantaggi economici a lungo termine agli utenti.
Durante il processo di produzione, basato su attrezzature di forgiatura ad alto tonnellaggio, viene utilizzata una tecnologia avanzata per garantire un rapporto di forgiatura e un'omogeneizzazione dei grani ragionevoli, e il contenuto di ferrite è rigorosamente controllato per essere ≤ 3%, garantendo la qualità delle materie prime dalla fonte. Il preciso processo di forgiatura e trattamento termico del pezzo singolo conferisce inoltre al prodotto resistenza e tenacità stabili, consentendogli di affrontare con calma condizioni di lavoro complesse.
In termini di progettazione strutturale, l'estremità fluida ha dimostrato molte innovazioni. La cavità interna adotta design ottimizzati come il tipo di slot per scheda, il tipo di coperchio della lampada e il tipo di staffa eccentrica e, dopo il trattamento di rafforzamento, la resistenza all'usura e la resistenza alla pressione sono notevolmente migliorate. Allo stesso tempo, i miglioramenti nella progettazione delle materie prime degli accessori principali, come il corpo della valvola, la sede della valvola e lo stantuffo, formano un effetto sinergico con il rinforzo della cavità interna, prolungando significativamente la durata complessiva.
Inoltre, QWS2500 offre una varietà di dimensioni esterne di 52 pollici, 56 pollici e 60 pollici, che possono adattarsi perfettamente alle principali autopompe sul mercato e soddisfare varie esigenze di trasporto di fluidi con vantaggi completi.
