Flange della pompa Frac

La flangia della pompa Frac è un componente chiave di collegamento del sistema di trasmissione del fluido delle apparecchiature di fratturazione. La nostra azienda fornisce flange di unione, flange di scarico, flange cieche e così via. ​

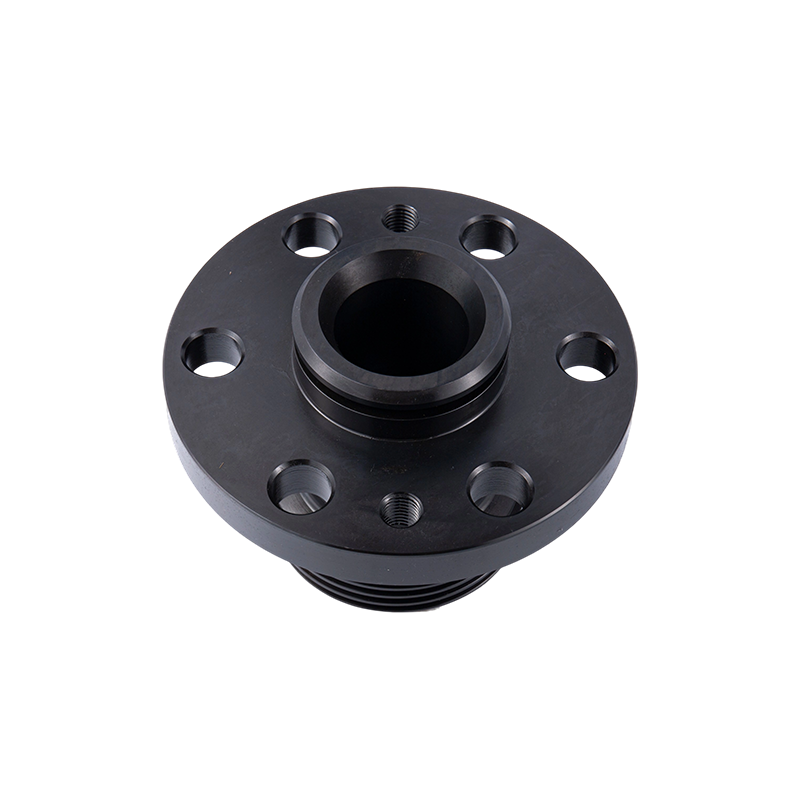

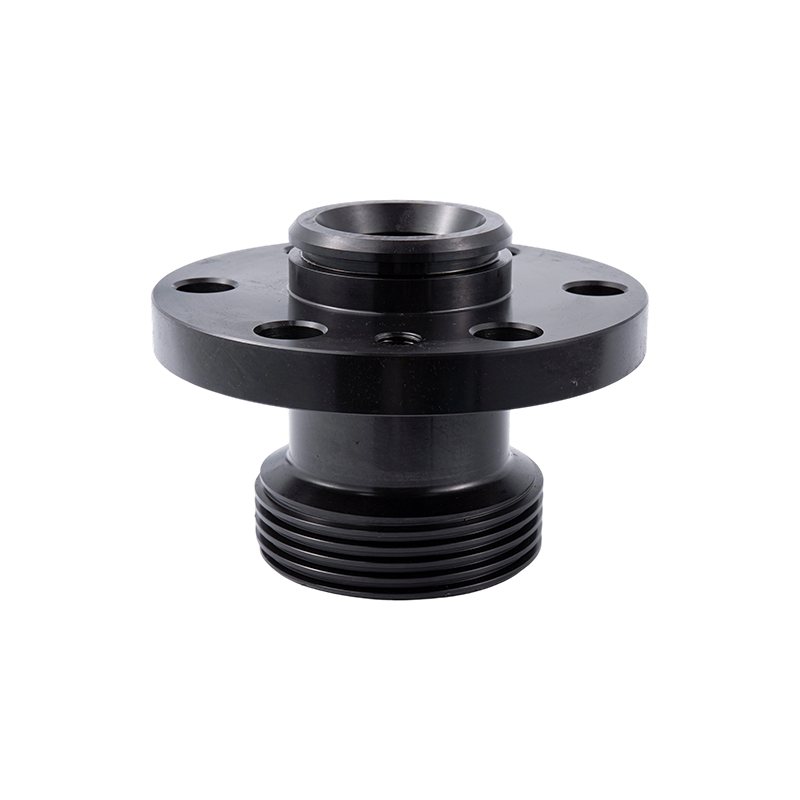

La flangia di unione della pompa Frac è il componente di collegamento principale delle estremità di aspirazione e scarico della pompa di fratturazione. Adotta un design della struttura di connessione rapida. La sua caratteristica notevole è che ha un giunto di unione girevole, che può essere rapidamente smontato e assemblato ad alta pressione, riducendo notevolmente i tempi di manutenzione delle apparecchiature e di sostituzione delle tubazioni. Questa flangia è solitamente forgiata con acciaio legato ad alta resistenza e la superficie è trattata con anticorrosivo. Può resistere ai fluidi corrosivi e alle pressioni comunemente riscontrate nelle operazioni di fratturazione (solitamente fino a 10.000 psi o più). Trova largo impiego nel collegamento tra pompe per fratturazione e collettori di aspirazione e scarico.

La flangia di scarico della pompa Frac è dedicata all'estremità di uscita del fluido ad alta pressione della pompa di fratturazione ed è direttamente collegata alla tubazione di scarico. La sua progettazione strutturale deve concentrarsi sulla capacità portante della forza d'impatto ad alta pressione. Rispetto alla flangia di unione, la flangia di scarico ha requisiti di prestazioni di tenuta più elevati ed è solitamente dotata di un anello di tenuta in metallo o di una struttura di tenuta combinata per evitare perdite di fluidi ad alta pressione. Inoltre, la superficie della flangia di scarico viene lavorata con altissima precisione per garantire una perfetta aderenza con la flangia della tubazione, che si vede comunemente nel collegamento tra l'estremità di scarico della pompa di fratturazione e il montante e il collettore ad alta pressione. ​

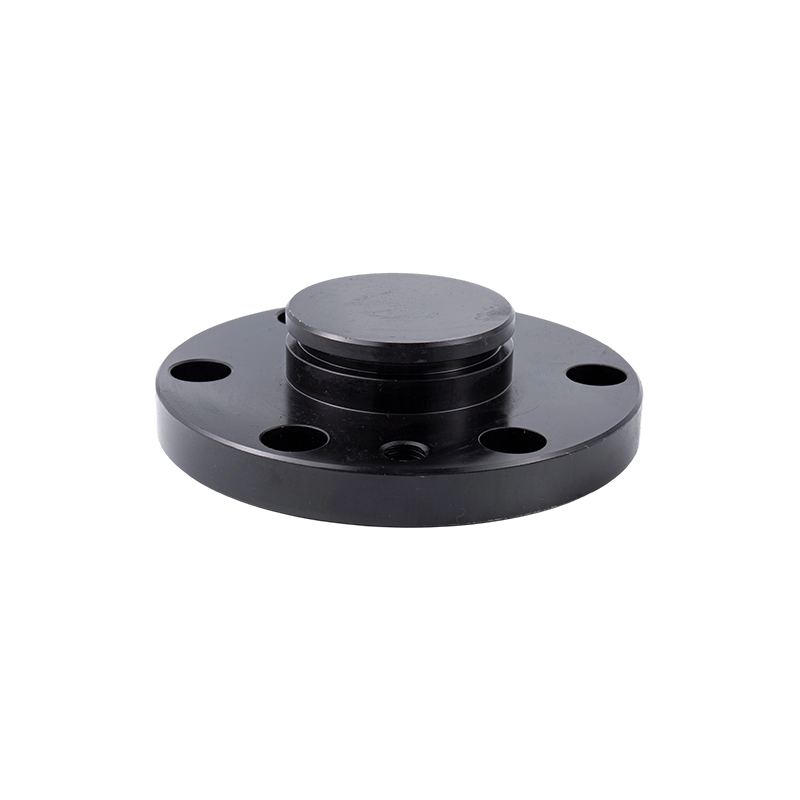

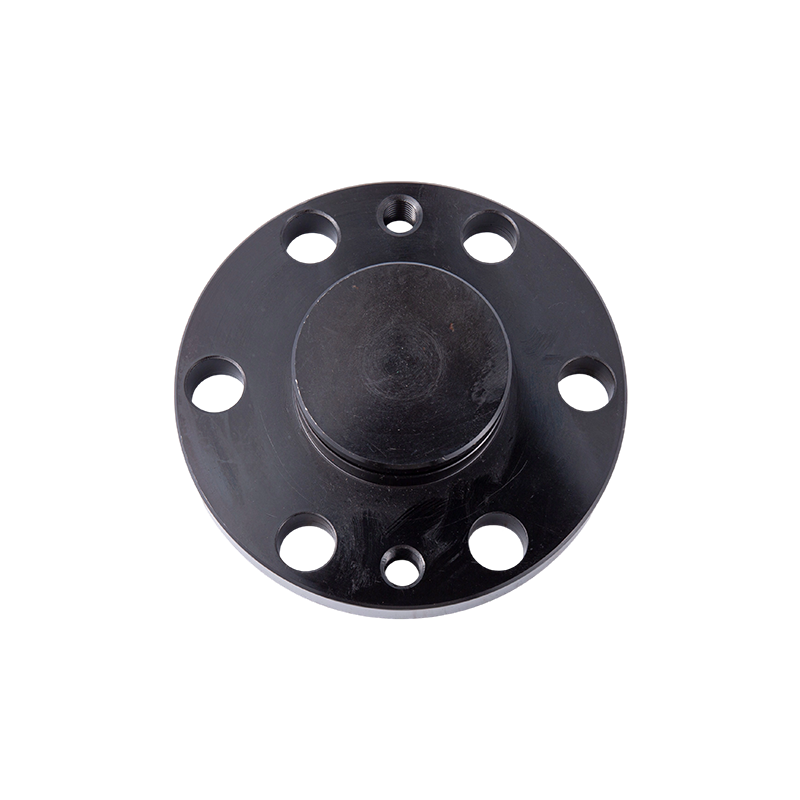

La flangia cieca della pompa Frac viene utilizzata principalmente per collegare l'interfaccia della flangia della pompa di fratturazione o isolare temporaneamente la tubazione. La sua struttura è un disco solido con fori per bulloni sul bordo che si abbinano alla flangia corrispondente. Quando l'attrezzatura di fratturazione viene revisionata, la tubazione viene modificata o inattiva, la flangia cieca può impedire efficacemente l'ingresso di impurità nel corpo della pompa o nel sistema di tubazioni e, allo stesso tempo, svolgere un ruolo nell'isolamento di sicurezza. Il materiale della flangia cieca deve essere coerente con la flangia di collegamento per garantire la resistenza alla pressione e la compatibilità della struttura complessiva ed evitare la concentrazione delle sollecitazioni o la corrosione irregolare causata dalle differenze di materiale. ​

Sebbene questi tre tipi di flange abbiano funzioni diverse, insieme costituiscono una rete di collegamento sicura per il sistema del fluido della pompa di fratturazione e le loro prestazioni influiscono direttamente sull'efficienza e sulla sicurezza delle operazioni di fratturazione. Gli accessori della scatola delle valvole, vari modelli, sono forniti localmente e intercambiabili.
